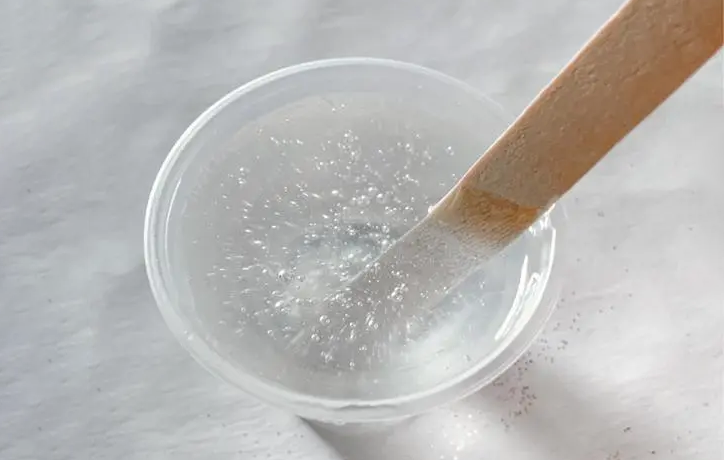

在鋰電池膠帶膠水的生產(chǎn)過程中，膠水出現(xiàn)氣泡是一個(gè)令人頭疼的問題。這些氣泡不僅會(huì)影響膠水的外觀質(zhì)量，還可能對其性能產(chǎn)生諸多不利影響，如降低粘結(jié)強(qiáng)度、影響涂布均勻性等。因此，有效防止膠水出現(xiàn)氣泡至關(guān)重要。今天，我們就深入探討一下在生產(chǎn)鋰電池膠帶膠水時(shí)，防止氣泡出現(xiàn)的方法。

一、原料處理階段的防氣泡措施

原料脫氣

        在生產(chǎn)膠水的原料中，無論是單體、溶劑還是其他添加劑，都有可能在儲(chǔ)存和運(yùn)輸過程中溶解一定量的氣體。這些氣體在后續(xù)的生產(chǎn)過程中，很容易形成氣泡。因此，對原料進(jìn)行脫氣處理是第一步。
以溶劑為例，常見的脫氣方法是真空脫氣。將溶劑置于真空環(huán)境中，隨著壓力的降低，溶解在溶劑中的氣體的溶解度會(huì)降低，從而逸出。在實(shí)際操作中，可以使用真空脫氣設(shè)備，將溶劑放入密閉容器，然后通過真空泵抽氣，使容器內(nèi)達(dá)到一定的真空度，如 -0.08MPa 至 -0.1MPa ，并保持一段時(shí)間，一般根據(jù)溶劑的量和性質(zhì)，時(shí)間在 30 分鐘至 2 小時(shí)不等，確保氣體充分逸出。

防止原料受潮

       部分原料具有吸濕性，一旦受潮，水分在反應(yīng)過程中可能會(huì)汽化形成氣泡。例如，某些含有活性基團(tuán)的單體，如果吸收了水分，在聚合反應(yīng)時(shí)，水分可能會(huì)與單體發(fā)生副反應(yīng)，同時(shí)產(chǎn)生水蒸氣，進(jìn)而形成氣泡。
為防止原料受潮，在儲(chǔ)存環(huán)節(jié)，要確保倉庫的干燥，可使用干燥劑，并定期檢查干燥劑的有效性。對于容易受潮的原料，應(yīng)采用密封包裝，開封后未使用完的部分，要及時(shí)密封保存。在使用前，還可以對原料進(jìn)行水分含量檢測，若水分超標(biāo)，需進(jìn)行干燥處理或舍棄。

二、聚合反應(yīng)階段的防氣泡要點(diǎn)



控制攪拌速度與方式

        在聚合反應(yīng)過程中，攪拌是必不可少的操作，但攪拌速度和方式若不合理，極易引入氣泡。當(dāng)攪拌速度過快時(shí)，會(huì)產(chǎn)生強(qiáng)大的剪切力，導(dǎo)致空氣被卷入膠水體系中。
應(yīng)根據(jù)反應(yīng)釜的大小、膠水的粘度等因素，合理調(diào)整攪拌速度。在反應(yīng)初期，膠水粘度較低，可適當(dāng)提高攪拌速度，促進(jìn)原料的均勻混合，但也不宜過快，一般控制在每分鐘 100 - 300 轉(zhuǎn)之間。隨著反應(yīng)進(jìn)行，膠水粘度增加，攪拌速度應(yīng)逐漸降低，以避免過度攪拌引入空氣，后期可控制在每分鐘 50 - 150 轉(zhuǎn)。
此外，攪拌槳的形狀也很關(guān)鍵。選擇合適的攪拌槳，如錨式攪拌槳，其在攪拌過程中產(chǎn)生的剪切力相對較小，能有效減少空氣的卷入。而且，攪拌槳的安裝位置要合理，確保能夠均勻攪拌整個(gè)反應(yīng)體系，避免出現(xiàn)攪拌死角。

嚴(yán)格控制反應(yīng)溫度

       反應(yīng)溫度對氣泡的產(chǎn)生也有重要影響。溫度過高，不僅會(huì)加快反應(yīng)速度，還可能導(dǎo)致溶劑或反應(yīng)體系內(nèi)的某些成分沸騰，從而產(chǎn)生大量氣泡。
在反應(yīng)過程中，要使用高精度的溫度控制系統(tǒng)，確保反應(yīng)溫度穩(wěn)定在合適的范圍內(nèi)。例如，對于某些丙烯酸酯類膠水的聚合反應(yīng)，適宜的溫度范圍可能在 60℃ - 80℃ 之間。在升溫過程中，要緩慢升溫，讓體系內(nèi)的氣體有足夠的時(shí)間逸出。如果升溫過快，體系內(nèi)的氣體來不及排出，就會(huì)被困在膠水中形成氣泡。同時(shí)，在反應(yīng)過程中，要密切監(jiān)測溫度變化，及時(shí)調(diào)整加熱或冷卻裝置，防止溫度波動(dòng)過大。

三、后處理階段的除氣泡方法



減壓脫泡

        在膠水聚合反應(yīng)完成后，膠水中可能仍存在一些微小氣泡，此時(shí)減壓脫泡是一種有效的方法。減壓脫泡的原理是利用壓力與氣體溶解度的關(guān)系，當(dāng)壓力降低時(shí)，氣體在膠水中的溶解度降低，氣泡會(huì)膨脹并逐漸逸出。
將膠水置于真空容器中，通過真空泵將容器內(nèi)的壓力降低至一定程度，如 -0.09MPa 左右。在減壓過程中，要注意觀察膠水的狀態(tài)，防止出現(xiàn)暴沸現(xiàn)象。同時(shí)，保持一定的脫泡時(shí)間，一般根據(jù)膠水的體積和粘度，時(shí)間在 1 - 4 小時(shí)不等。減壓脫泡能夠有效去除膠水中的微小氣泡，提高膠水的質(zhì)量。

過濾除泡

        過濾除泡是在膠水后處理過程中的另一個(gè)重要環(huán)節(jié)。選擇合適的過濾設(shè)備和過濾介質(zhì)，不僅可以去除膠水中的雜質(zhì)，還能消除部分氣泡。
一些具有特殊結(jié)構(gòu)的過濾器，如多層濾網(wǎng)過濾器，在膠水通過濾網(wǎng)時(shí)，氣泡會(huì)被濾網(wǎng)截留或破裂。此外，還有一些帶有消泡功能的過濾設(shè)備，內(nèi)部設(shè)有特殊的消泡裝置，能夠在過濾過程中有效去除氣泡。在過濾時(shí)，要控制好過濾速度，不宜過快，以免影響除泡效果。一般來說，過濾速度可根據(jù)膠水的粘度和過濾器的規(guī)格進(jìn)行調(diào)整，確保膠水能夠充分過濾，達(dá)到除泡和去除雜質(zhì)的目的。
         在生產(chǎn)鋰電池膠帶膠水時(shí)，防止氣泡出現(xiàn)需要從原料處理、聚合反應(yīng)過程控制到后處理等多個(gè)環(huán)節(jié)入手，嚴(yán)格把控每一個(gè)步驟，才能生產(chǎn)出高質(zhì)量、無氣泡的鋰電池膠帶膠水，滿足鋰電池生產(chǎn)的高要求。希望以上內(nèi)容能為相關(guān)從業(yè)者提供一些有益的參考。
